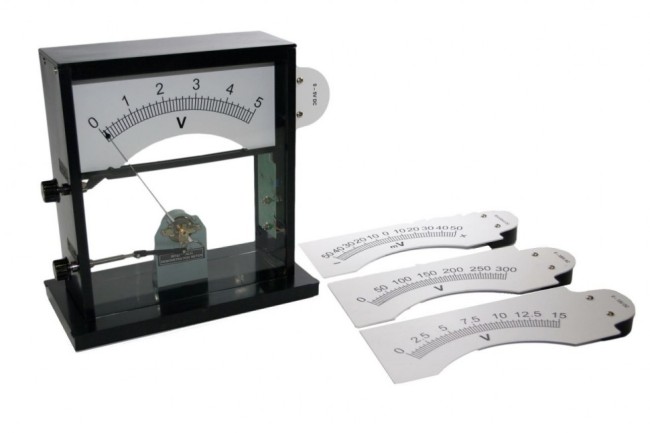

Вольтметр с гальванометром демонстрационный

Вольтметр с гальванометром демонстрационный использeтся для измерения напряжения постоянного либо переменного тока при помощи шкалы соответствующего диапазона, которую можно вставить в боковую щель корпуса прибора.

В приборе имеется высококачественная подвижная катушка чувствительностью 100 мВ.

У длинной стрелки лопатообразный конец, поэтому ее хорошо видно.

Для измерения напряжения имеются два изолированных гнезда с указанием полярности.

На левой стороне прибора имеются две ручки. Одна служит для блокировки и разблокировки стрелки (надо нажать и повернуть ее, чтобы открыть фиксатор), а другая – для регулировки положения нуля (для установки нуля надо ее поворачивать).

С правой стороны имеются два изолированных входных гнезда, черное и красное, для подключения к цепи.

Прибор комплектуется взаимозаменяемыми шкалами:

• 0 .. 5 В
• 0 .. 15 В
• -50 .. 0 .. +50 мВ
• 0 .. 300 В ~

Шкалы имеют литой герметичный корпус, с одной стороны которого смонтирован шунт или умножитель.
