Набор для демонстрации электрических полей

Набор служит для демонстрации картин распределения силовых линий электростатического поля, возникающего вокруг заряженных тел различной конфигурации.

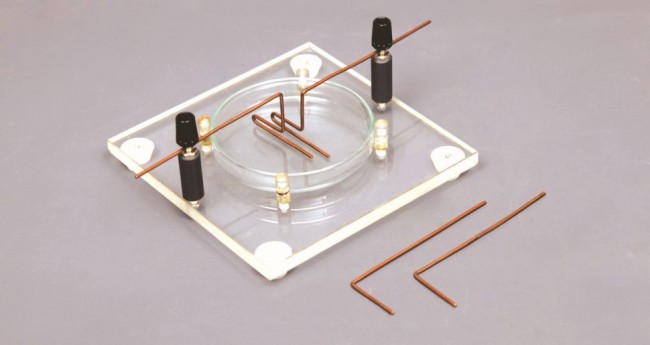

На прозрачной пластине расположена чашка Петри диаметром 90 мм и два контактных гнезда на изолированных основаниях с зажимами диаметром 4 мм. В комплект входят два точечных и два Т-образных электрода. Пластину размещают на столике оверхед-проектора или в поле зрения документ-камеры. В чашку Петри наливают касторовое масло, в котором взвешены частички манной крупы. Резкость графического проектора настраивается таким образом, чтобы крупинки были видны на экране. Электроды подключают к источнику высокого напряжения с помощью соединительных проводов (в комплект не входят). На экране демонстрируется как крупинки выстраиваются вдоль силовых линий электрического поля, возникшего между электродами.

Используется совместно с оверхед-проектором или документ-камерой и источником высокого напряжения.
