Манометр жидкостный демонстрационный

Манометр демонстрационный предназначен для выяснения принципа действия открытого манометра, измерения давления до 400 мм водяного столба выше и ниже атмосферного давления. Его можно применять в качестве чувствительного индикатора для наблюдений изменения давлений при постановке опытов по курсу физики.

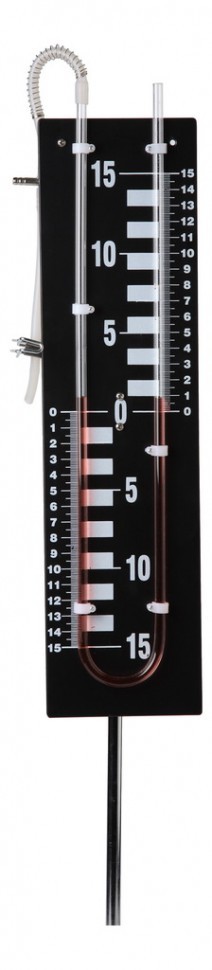

Манометр представляет собой дугообразную стеклянную трубку с миллиметровыми делениями, установленную в пластмассовом корпусе, в каждом из колен которой имеется поплавок-отмечик.

Между коленами трубки установлена двунаправленная миллиметровая шкала, обозначенная в середине 0, вниз и вверх от нуля размеченная до 15 см.

Панель прибора снабжена пружинным кронштейном для установки на стержень штатива демонстрационного диаметром до 9,5 мм.

К одному из верхних окончаний U-образной трубки присоединена трубка с тройником защищенная от перелома в месте крепления стальной пружиной.

Один из отводов тройника снабжен трубкой с установленным на нее пружинным зажимом. С его помощью осуществляется приведения уровня жидкости в нулевое положение.

При проведении измерений трубку заполняют подкрашенной водой так, чтобы при открытых концах уровни жидкости в коленах находились у отметки "0" шкалы.

В комплекте с прибором поставляется красный порошковый краситель и шприц с тонкой трубкой для заполнения U-образной трубки подкрашенной жидкостью.
