Генератор звуковой школьный

Генератор звуковой используется на уроках физики в качестве источника переменного электрического тока, вырабатывающего электрические сигналы синусоидальной, прямоугольной и треугольной формы.

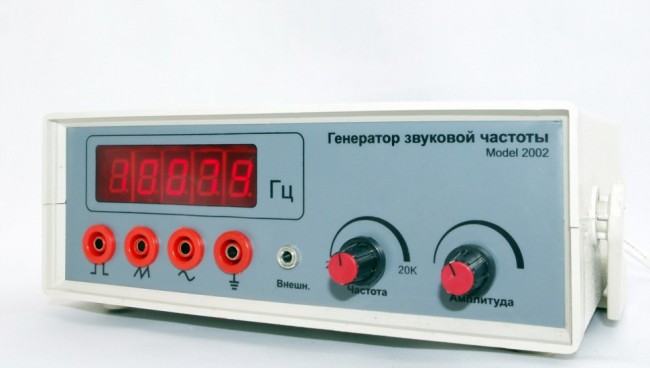

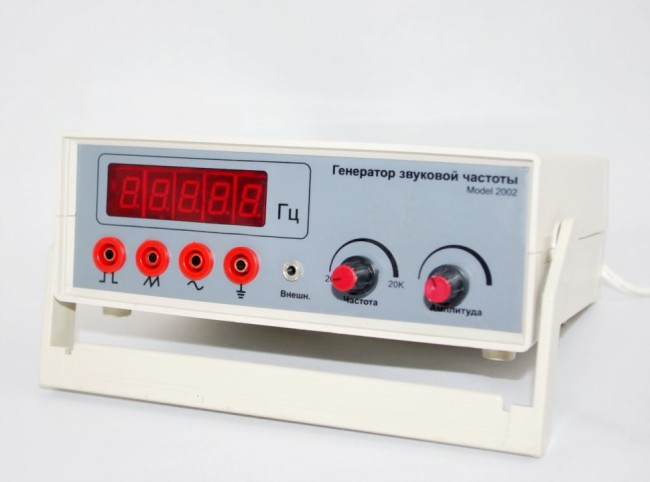

На панели генератора расположены безопасные гнезда для подключения сишгнальных проводов со штекерами диаметром 4 мм. Имеется три гнезда для получения соответственно сигналов прямоугольной, пилообразной и синусоидальной формы. Четвертое гнездо служит для подключения отрицательной клеммы нагрузки.

Частота выходного сигнала устанавливается вращением рукоятки "ЧАСТОТА" в диапазоне от 20 Гц до 20 кГц с шагом около 15% от заданной частоты.

Амплитуда выходного сигнала регулируется в диапазоне от 0 до 5 В с помощью рукоятки "АМПЛИТУДА".

Питание генератора от сети 220В / 50Гц. Прибор предназначен для использования только учителем.
